Concepção e Operação de Linhas de Transmissão

Nos estudos de um sistema de potência surge a necessidade de geração e transmissão da energia elétrica no sentido de atendimento às diversas demandas por este insumo essencial à sociedade moderna, conforme exemplo ilustrativo registrado na Figura 1.

Nesse contexto, as distâncias entre a fonte de geração e os centros de consumo nem sempre são pequenas, caracterizando a necessidade de linhas extensas e de elevadas classes de tensão. Esses estudos envolvem ações detalhadas de: planejamento, projeto, construção e comissionamento, até se chegar às fases de operação, manutenção e monitoração propriamente ditas. O passar dos anos pode levar a linha concebida à submissão de processos de recapacitação, diante da superação dos seus limites operacionais.

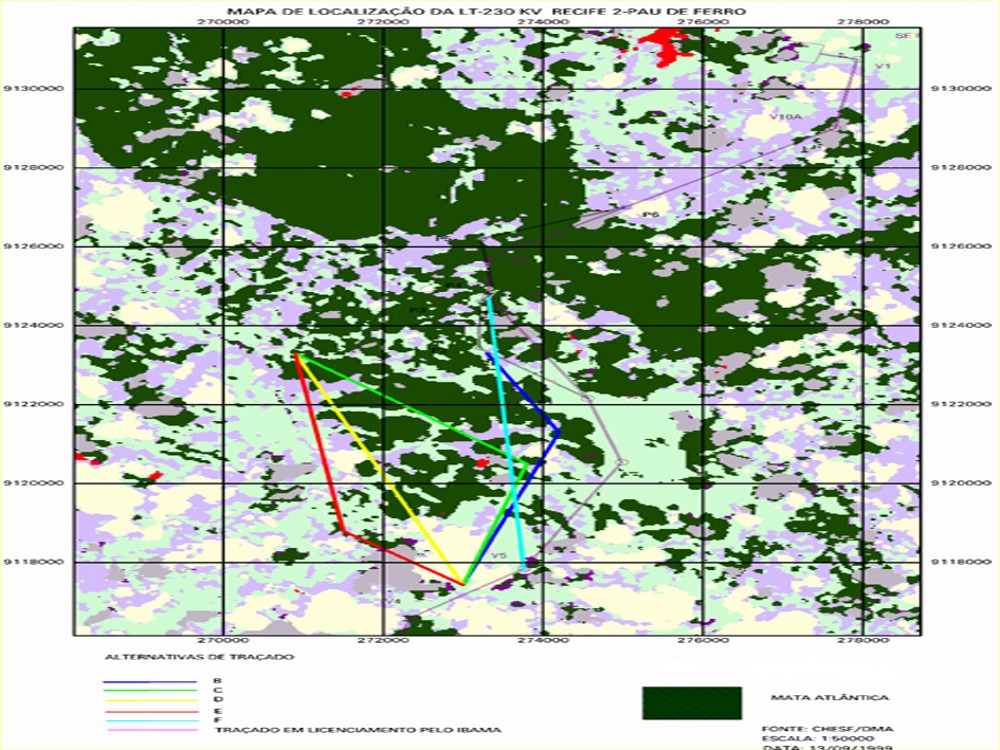

A etapa de planejamento envolve principalmente as seguintes subetapas: escolha do traçado (vide a Figura 2), estudos de impacto ambiental, definição da classe de tensão, estudos da geometria da torre, escolha do condutor e definição do limite térmico.

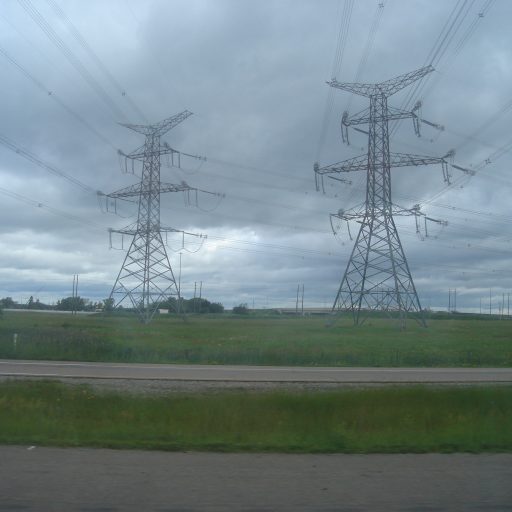

Já a etapa de projeto procura detalhar as diversas premissas básicas levantadas no planejamento, conforme ilustração feita na Figura 3, incorporando as seguintes sub-etapas: levantamento topográfico, projeto de locação das torres, definição de alturas, projetos de fundações, ferragens, acessórios e aterramento.

A etapa de construção, por outro lado, busca concretizar o projeto concebido, executando as subetapas relacionadas com a execução das fundações, montagem das torres, lançamento dos condutores, nivelamento e fixação dos mesmos e, finalmente, numeração das torres e sinalização. Ao final da construção, se inicia etapa precursora da operação, a qual recebe o nome de comissionamento. Nesta etapa, são aferidas as conformidades da linha de transmissão com o projeto e, principalmente, o atendimento aos critérios de mantenabilidade da nova instalação, ressaltando-se as seguintes verificações: distâncias de segurança, posicionamento das cadeias de isoladores, escalonamento das estruturas, limpeza da faixa de servidão e estradas vicinais de acesso às estruturas.

Home

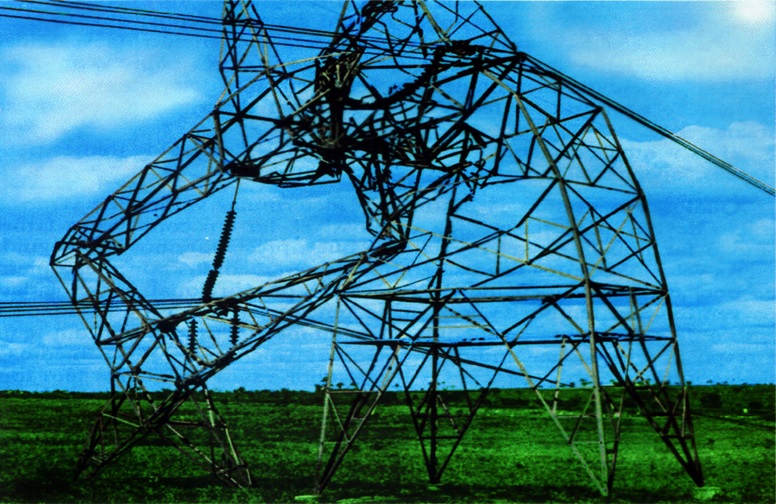

Não obstante todos esses passos criteriosamente cumpridos a linha pode ser objeto de acidente, levando ao colapso no fornecimento de energia elétrica a diversos consumidores. Esse tipo de sinistro foi vivenciado por empresa de energia elétrica da Região Sudeste do Brasil, registrado na Figura 4. Ressalva-se que este caso foi ocasionado por condições atmosféricas atípicas superiores aos critérios normativos considerados no projeto e construção da linha de transmissão.

Na etapa de operação é importante a identificação e atendimento aos diversos limites que a linha possui, agrupados em sistêmicos, econômicos e físicos. A linha é um equipamento “rebelde”, requerendo cuidados especiais na sua operação. As limitações sistêmicas estão associadas às condições impostas pela carga elétrica demandada pela linha. Caso a demanda seja muito baixa (carga leve), a tensão tende a se elevar, desde o terminal emissor até o terminal receptor, devido ao Efeito Ferranti (a linha se torna muito capacitiva). Caso a demanda seja muito grande (carga pesada) a linha será submetida a uma queda de tensão. Esses dois casos podem ser compensados por reatores em paralelo e bancos de capacitores em série, respectivamente, de tal forma a atender às restrições normativas do Setor Elétrico (a queda ou aumento de tensão não deve ser superior a 5%). Um outro aspecto a ser considerado se refere à perda de estabilidade, na qual a defasagem entre os fasores tensão do lado emissor e receptor não deve ser superior a 45 graus (valor típico, o qual depende da inércia da máquina supridora de energia). Essa compensação também pode ser realizada através de bancos de capacitores em série, nos dias atuais exaustivamente aplicados. Vale ressaltar que a perda de estabilidade leva à perda de sincronismo entre as barras e, consequentemente, ao não atendimento à carga demandada [2] [3].

Por outro lado, o limite econômico está relacionado com a condição em que a linha venha a transmitir uma potência menor ou maior do que a sua potência natural. Esse valor referencial assegura o atendimento à demanda com menores perdas. Representa um estado operacional ótimo, no qual as perdas associadas ao suprimento dos campos elétricos e magnéticos da linha são zeradas. Nesse estado, ocorre uma espécie de ressonância paralela entre os componentes indutivos e capacitivos da linha. Essa é uma condição operacional que deve ser considerada na otimização do fluxo de carga do sistema de potência.

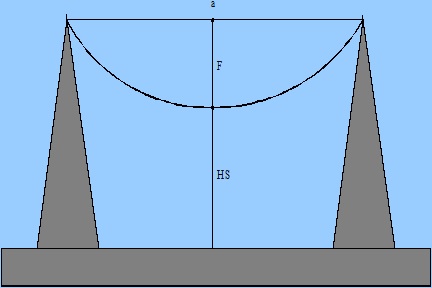

Já os limites físicos estão relacionados com o limite térmico da linha de transmissão e o limite térmico do cabo condutor. No primeiros caso, são fundamentais os atendimentos às distâncias de segurança preconizadas pelas normas, conforme ilustrado na Figura 5. No segundo caso o foco é o cabo condutor para que não ocorra recozimento do mesmo, levando à perda de suas características elásticas.

Home

CONSIDERAÇÕES FINAIS

No próximo post serão abordados os aspectos relacionados com a manutenção, monitoração e recapacitação da linha de transmissão.
